Fiber 케이블 종류 및 Gbic Type 분류

광케이블

• 광 케이블 이란? (Obrical Fiber Channel)
  • 광 케이블은 머리카락 보다 가는 유리로 된 실과 같다.

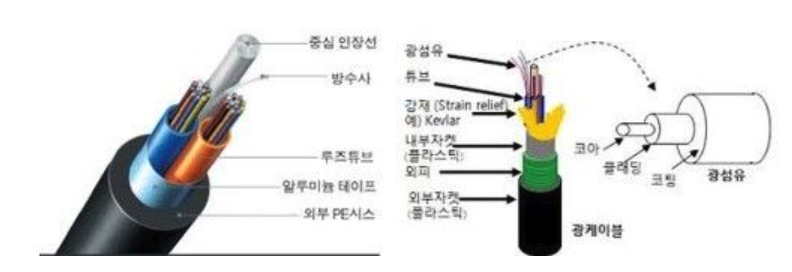

  • 아래 사진과 같이 광 케이블을 코어 + 크레들 + 내부자켓 + 외피 등으로 포장되어 있을 뿐 실제느 매우 가느다랗다.

광케이블 종류

광케이블은 싱글모드와 멀티모드로 구분한다. 그 구분은 빛의 전달 과정이 멀티모드와 싱글모드가 다른 것에서 비록되며, 그 원인은 코어의 굵기에 따른 방식 차이이다.

싱들모드 (Singlemode Optical Fiber)

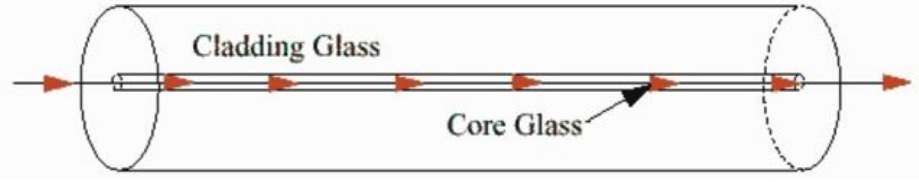

싱들모드 케이블은, 코어의 직경이 8~10um로 (1um는 1천분의 1m)로 머리카락의 1/5 수준도 채 안된다.

즉, 코어의 직겨이 작아지고 굴절율을 적게하여 내부를 흐르는 빛은 한 가지의 통로만 갖게 되는 것이다.

그래서 다음과 같은 장점을 가지고 있다.

(1) 전송손실 적다.

(2) 장거리 통신 가능

멀티 모드 (Multimode Optica,

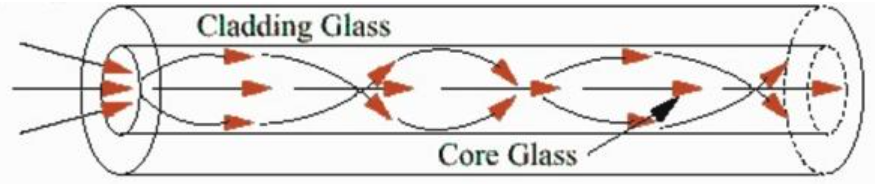

멀티모드 케이블은, 코어의 직경이 50 또는 60.5um 로 코어 내부르 통과하는 빛이 여러 경로라는 특징을 갖는다.

즉, 코어의 직경이 크기 때문에 코어 내부에서 빛이 분산되면서 여러 경로로 전달되는 성격을 갖게 됨으로서 멀트코드란 이름이 붙게된 것이다.

멀티모드 광케이블에도 SI형과 GI형이 있는데 현재는 GI형만이 사용되고 있다.

GI 멀티모드 광-케이블 : 코어의 굴절율을 완만하게 변화기켜 빛의 전당속도가 빠르게 하여 전송손실을 줄이고 있다.

장점으로는

(1) 가격이 싸다.

(2) 취급이 용이하다.

---

구분	싱글 모드	멑티 모드
코어의 직경	8 ~ 10 um	50/62.5 um

---

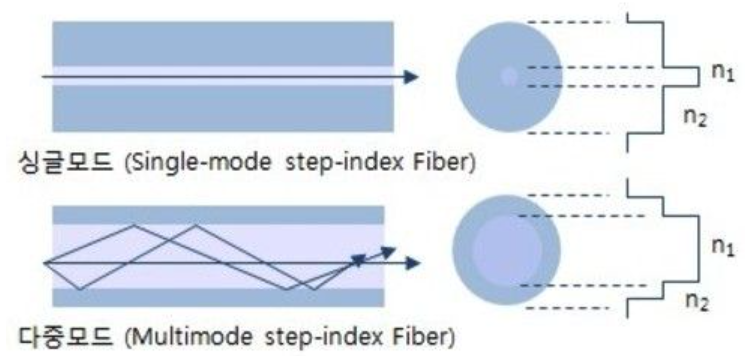

싱글모드와 멀티모드의 전송 방식

싱글모드와 멀티모드의 광원 차이

싱글모드는 레이저 신호이기 때문에 내부 코어 직경 8.3 ~ 10um 의 두께 성능 차이는 별로 없다.

멀티모드는 확산되는 성질의 LED를 광원으로 하기 때문에 내부 코어의 직경에 따라 전송거리가 다르다.

싱글모드와 멀티모드 비교 표

비교항목	싱글모드(SM)	멀티모드(MM)
코어 직경	8 -10um50um	50um / 63.5um
클랜딩 직경	125um	125um
광전송로 모드	하나	복수
모드 분산	없음	있음
전송 손실	훨씬 적다	적다
전송 거리	70KM	~ 550m
케이블 취급	훨씬 어렵다	다소 어렵다
비용	훨씬 고가	고가

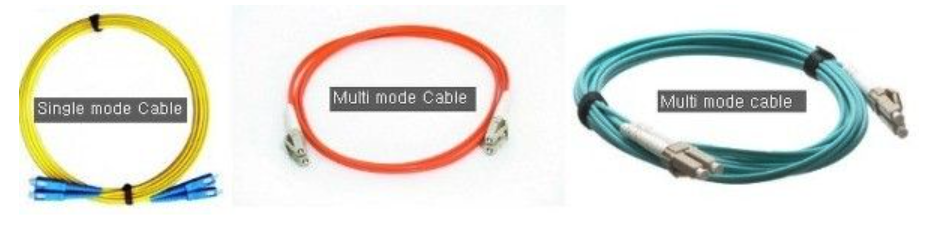

광 케이블을 육안으로 구분하기

광케이블은 대부분 건물 밑에 매설되어 있는 등 직접 볼 기회도 많지 않지만 보더라도 싱글과 멀티를 구분하기 쉽지 않다. 그러나 장비와 장기간 연결을 할 때에는 광 케이블은 색상으로 구분해 놓아 매설하는 케이블보다 구분하기 훨씬 쉽다.

광 케이블을 사용하는 통신 규격

광케이블의 규격은 000BASE-(네모)(세모)로 표시하는데 ‘(네모)’ 의 표시는 레이져의 종류를 나타낸다.

그래서 1000BASE-SX에서 ‘S’는 단파장(850nm)의 파장으로 짧은 파장의 레이저를 사용하고 있으며 ‘멀티모드’용 이다.

또 ‘L’이 붙으면 ‘긴 파장’으로 싱글모드용이 되는데 1000BASE-LX라고 표시된 제품은 싱글모드이다.

• ‘X’sms 1000BASE-SR 및 10GBASE-LR에서 ‘R’은 10Giga이더넷을 뜻한다. 멀티모드에서는 10G를 쓰는 경우는 흔치 않다.

광케이블 커넥터 종류

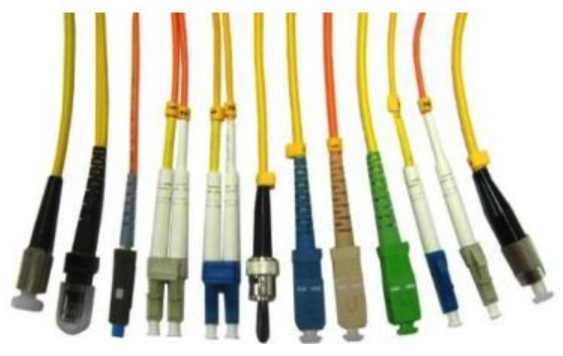

광 케이블을 스위치 등 장비에 꽂으려면 커넥터가 필요하다. FC 커넥터라고 하며 아래와 같이 여러가지가 있다.

아래 외에도 많은 규격의 커넥터가 있다. 네트워크 현업에서는 SC, LC 정도만 숙지하고 있으면 된다.

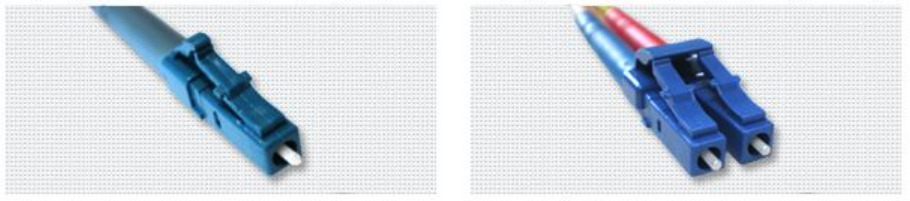

1. LC형 : 2Gbps가 지원되는 서버와 SAN 스위치, 스토리지에서 채택하고 있는 커넥터 방식이고, SFP(Small Form Factor Pluggable) Type의 Transceiver에 사용되고 있다.

2. MTRJ형 : 작은 RJ45 에서 사용되는 커넥터로 이더넷 네트워크에 사용

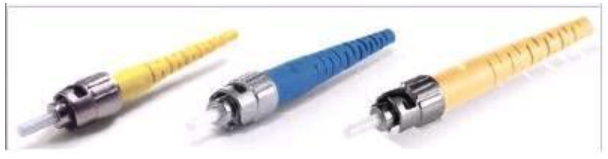

3. ST형 : 원형으로 생겼고, 접속시키면 쉽게 빠지지 않고, push 후 돌려서 접속하는 push-pull 타입 및 총검 모양의 BNC형 타입이 있다. LC, SC 타입이 일반화되기 이전에 사용하던 커넥터이다. 요즘는 잘 사용하지 않는다.

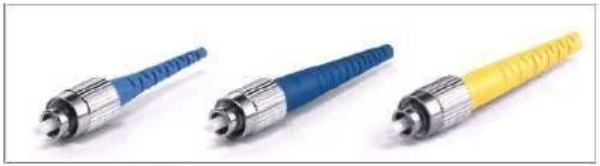

4. FC형 : 원형으로 나사를 돌려서 고정하는 스크류 나사식 타입의 나사 캡 구조. 진동에 취약하여 반사손실 응용에 적합하며 주로 CATV 설비 연결에 사용됨.

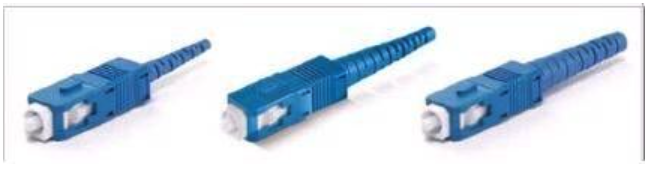

5. SC형 : 각형으로 생겼으며 접속이 간편하여 매우 많이 사용하고 push 방식으로 접속하여 크기가 작음. 반사감쇠량이 적고 광심선을 PC(physical contact) 연마하여 접속손실을 적게 함. 네트워크 스위치 및 서버에서 과거 가장 많이 사용되었던 FC Connector

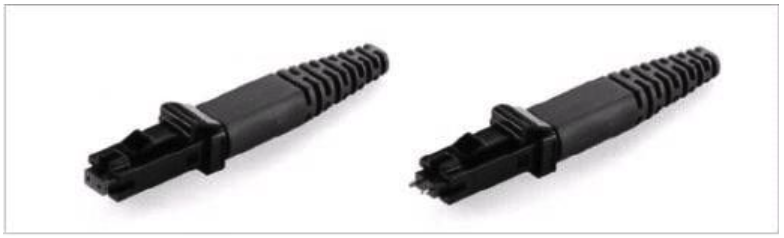

6. MU형 : 여러 개의 connector를 동시에 연결이 가능하도록 한 형태의 소형임

---

RJ-45 랜케이블 크로스 케이블 및 다이렉트 케이블

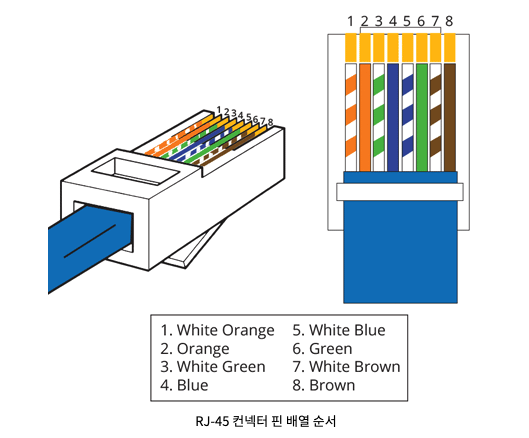

Ethernet 통신 관련으로 많이 사용되는 랜케이블은 RJ-45 단자와 랜툴이라는 공구를 통해 손쉽게 제작이 가능합니다.하지만 사용하려는 목적에 따라 다이렉트 케이블(T568B 규격)과 크로스 케이블(T568A 규격)로 구분하여 제작을 해야합니다.다이렉트 배열의 랜케이블은 PC나 콘트롤러와 공유기 HUB를 통해 통신을 할 경우 사용되며 크로스 배열의 랜케이블은 PC-PC, PC-콘트롤러 등과 같이 공유기 HUB를 통하지 않고 직접 통신할때 사용되니 상황에 따라 배열을 선정할 필요가 있습니다.최근에는 콘트롤러에서 자체적으로 다이렉트, 크로스 케이블 구분 없이 다이렉트를 꼽아도 알아서 크로스 배열로 인식시켜 동작하는 경우도 있지만, HUB를 미사용하고 다이렉트 케이블로 연결시 통신이 동작하지 않는다면 크로스 케이블로 교체해야합니다.

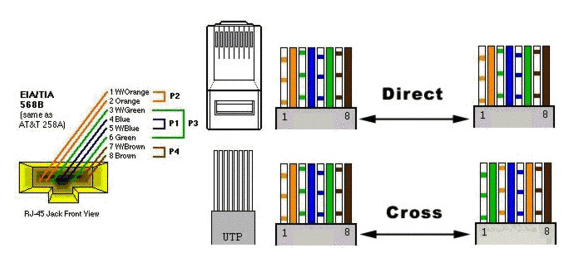

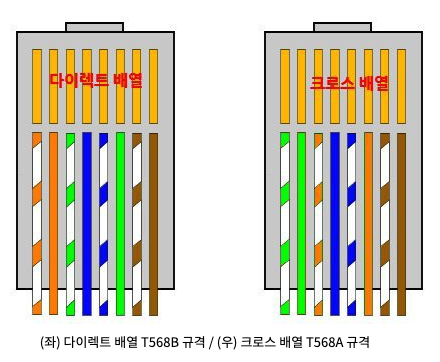

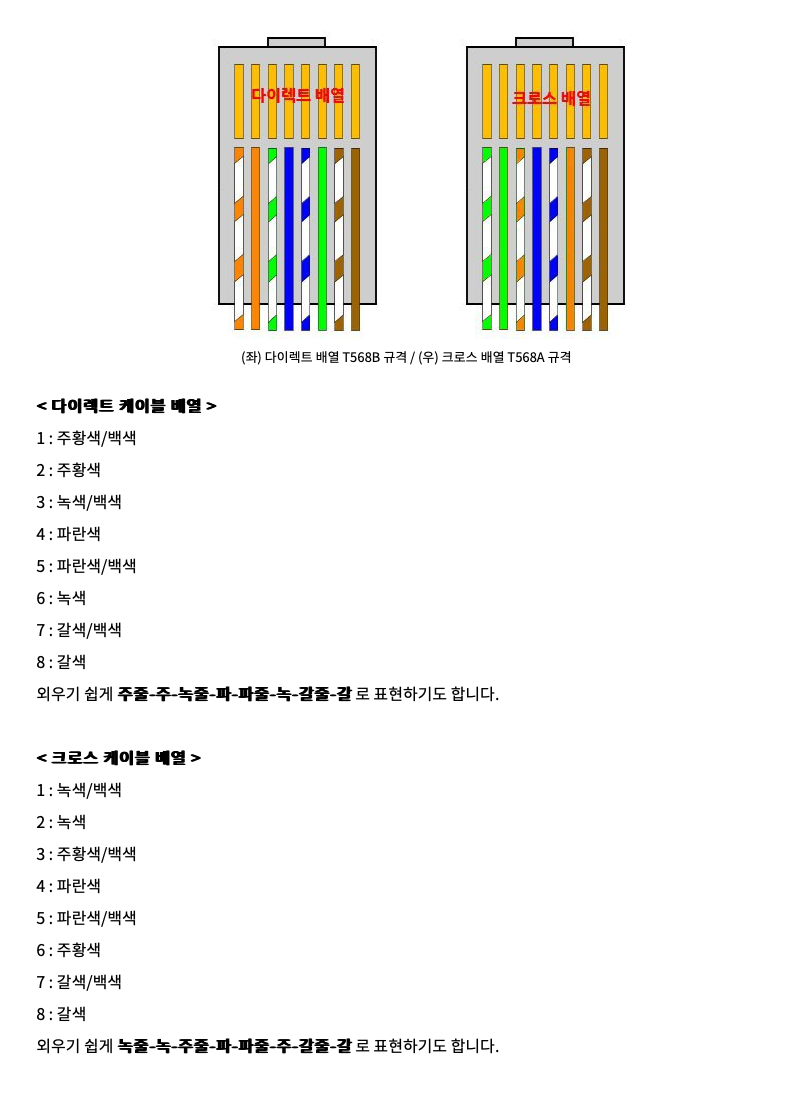

< 다이렉트 케이블 배열 >

1 : 주황색/백색

2 : 주황색

3 : 녹색/백색

4 : 파란색

5 : 파란색/백색

6 : 녹색

7 : 갈색/백색

8 : 갈색

외우기 쉽게 주줄-주-녹줄-파-파줄-녹-갈줄-갈 로 표현하기도 합니다.

< 크로스 케이블 배열 >

1 : 녹색/백색

2 : 녹색

3 : 주황색/백색

4 : 파란색

5 : 파란색/백색

6 : 주황색

7 : 갈색/백색

8 : 갈색

외우기 쉽게녹줄-녹-주줄-파-파줄-주-갈줄-갈 로 표현하기도 합니다.

< 다이렉트 케이블 만들기 >케이블 양 끝 RJ-45 콘넥터에 다이렉트 케이블 배열(12345678 : 12345678) 로 핀번호와 색상을 맞추어 제작하면 됩니다.시작배열 : 다이렉트 (T568B) - 종료배열 : 다이렉트 (T568B)< 크로스 케이블 만들기 >케이블 양 끝 RJ-45 콘넥터 한쪽은 다이렉트 배열, 반대편은 크로스 케이블 배열 (12345678 : 36145278) 로 핀번호와 색상을 맞추어 제작하면 됩니다.시작배열 : 다이렉트 (T568B) - 종료배열 : 크로스 (T568A)케이블을 제작시 색상을 꼭 맞추지 않고 핀번호 배열 맞추어도 통신은 가능합니다.하지만 색상도 규약의 일부이므로 항상 케이블을 만들때는 규약에 맞추어 케이블을 제작해야 추후 추가적으로 생길 수 있는 보전, 메인터넌스 작업시 고생을 덜 하니 꼭 색상 규격대로 제작하는 습관이 중요하겠습니다.
